落地镗大修改造

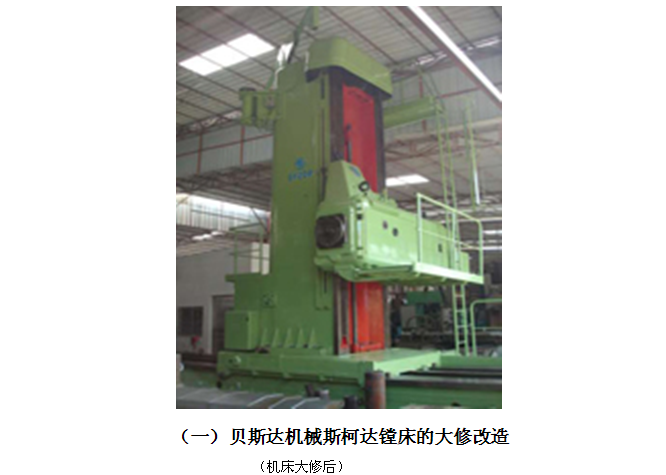

落地镗床的大修改造

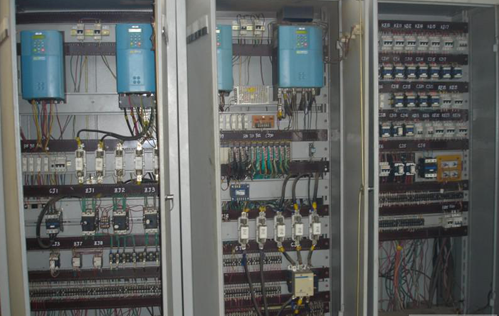

                                              (电气柜)
1、 更换机床所有电气元气件,跟换机床所有电线,电缆,线缆移动部分加装钢制拖链
2、 采用PLC控制机床所有动作,降低机床误动率,方便维修
3、 设计制作新的电气柜

(三)二十二冶落地镗的大修数控改造
机床大修改造的主要内容:
机械大修

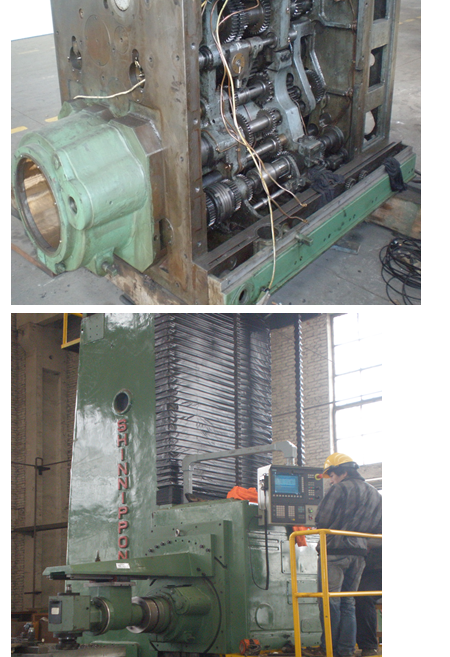

1、更改镗头箱原有传动结构,加装司服电机控制Z轴与W轴的运动
2、立柱底座与机床床身改装直线导轨,实现高精度定位
3 、X方向与Y方向改装滚珠丝杆,各导轨结合面重新配制
4 、制作新的润滑系统
5、 加装旋转工作台


  电器改造:
1 采用全数字西门子802DSL数控系统,实现多轴联动。
2 更换机床所元气件,跟换机床所有走线
3 采用系统本身内嵌PLC控制机床所有动作及机床的润滑
4 更换所有电气元气件,电气柜保持有位置不变,安装于立柱内部
5 制作新的操作站安装于镗头箱上






(三)江阴吉鑫风电科技落地镗的大修数控改造
机床大修改造的主要内容:
机械大修
1重新定制新的镗头箱,与立柱导轨面重新配制

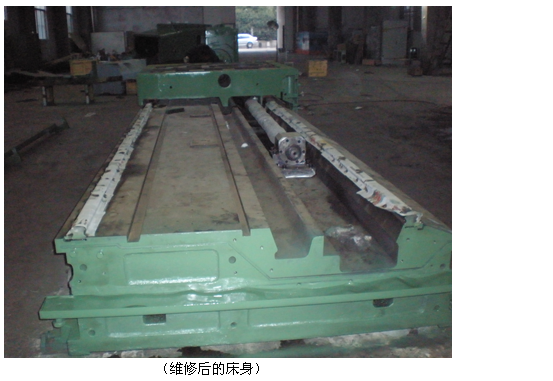

2立柱底座与机床床身静压导轨更改成直线导轨,减小摩擦阻力,
3 X方向与Y方向的普通丝杆改成滚珠丝杆

电器改造:
1 采用全数字西门子802DSL数控系统,
2 更换机床所元气件,跟换机床所有走线
3 采用系统本身内嵌PLC控制机床所有动作及机床的润滑
4 设计制作新的电气柜及电气元气件
5 制作新的操作站,

电器改造:
1采用西门子802C数控系统,机床原有保护接入系统PLC,
2更换机床原有进给轴直流电机为安川司服
3电气柜内加装司服驱动器,电柜原由元气件不变。
5制作新的操作站,原有操作站同时保留,

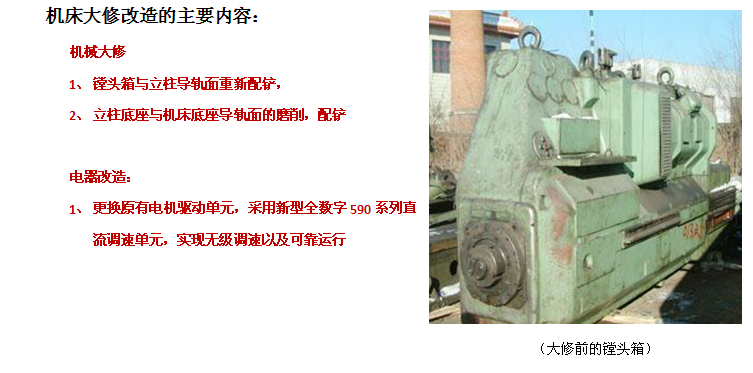

(五)宏信机械落地镗的大修电气改造


 机床大修改造的主要内容:
机械大修
1 镗头箱与立柱导轨面重新配铲,

2 立柱底座与机床底座导轨面的磨削,配铲
3 更换原有进给电机为新型Z4直溜电机

电器改造:
1采用全数字590系列直流电机驱动单元,运动无级调速
2更换机床所有元气件,跟换机床所有走线
3采用西门子S7-200 PLC控制机床所有动作及机床的润滑

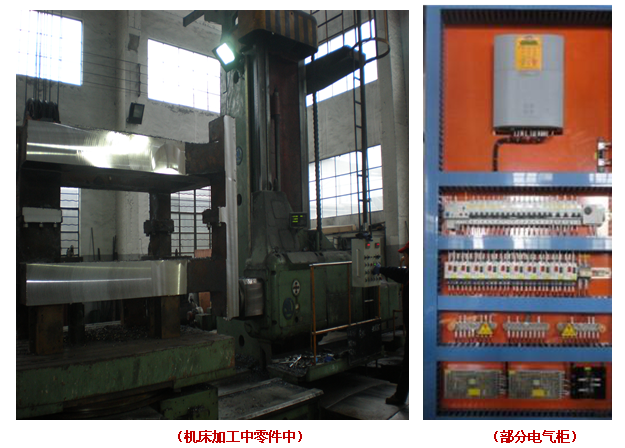

4设计制作新的电气柜,
5制作新的操作站,
