淬火机床


LCZ-2500CNC立式数控淬火机床
一、机床概述
2.5米齿圈单柱定梁立式数控淬火机床,采用西门子802Dsl数控系统控制,可以实现3轴联动。可淬火最大齿圈外径φ2500mm,最小齿圈内径φ800mm,工件最大高度300mm。
本机床的工件加工可以按编程自动加工,也可以手动操作加工。可以对直齿圈进行淬火加工,也可以对斜齿圈进行淬火加工;可以对外齿圈进行淬火加工,也可以对内齿圈进行淬火加工。采用机械跟踪,确保感应器与工件的间隙保持一致。采用悬挂式按钮站集中控制。
二、机床的组成
    本机床主要由立柱、横梁、横梁大拖板、滑枕、滚珠丝杆、直线导轨工作台、工作台底座、夹紧机构、拖链、悬挂按纽站、电气数控系统等组成。
三、主要规格与技术参数
1、工作台部分:
工作台最大直径---------------------------- φ2500mm
工作台花盘直径---------------------------  φ1500mm
3根托背长度------------------------------  1135mm
三爪卡盘(夹紧机构)直径------------------  φ630mm
回转支承内径------------------------------  φ800mm
最大齿圈外径------------------------------  φ2500mm
最小齿圈内径------------------------------  φ800mm
最大工件高度------------------------------- 300mm
最大工件重量------------------------------- 2吨
工作台转速级速----------------------------- 无级
工作台回转最大转速------------------------- 5转/分
最小分辨率(分度精度)--------------------- 10弧分
工件离地高度------------------------------- 1075mm
2、 滑枕部分(淬火机构上下移动部分----Z轴):
滑枕(Z轴)最大行程---------------------- 900mm
滑枕(Z轴)最大移动速度-----------------  2400mm/min
滑枕(Z轴)最小移动速度----------------   10mm/min
3、 横梁拖板部分(滑枕左右移动部分----X轴):
X轴最大行程------------------------------- 1300mm
X轴最大移动速度--------------------------  2400mm/min
X轴最小移动速度-------------------------   10mm/min
4、 机床重量-----------------------------------  10.4吨
5、 机床外形尺寸(长×宽×高)------------------ 3930×2850×3560mm
四、机床部件结构特点

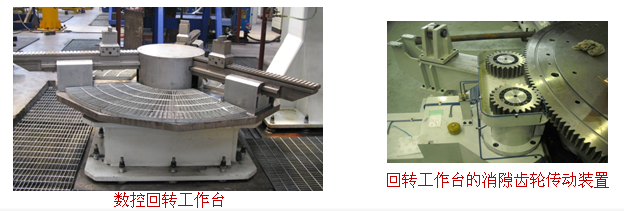

1、   机床的工作台为交流伺服电动机驱动,经行星减速机传动小齿轮,小齿轮与回转支承的大齿圈啮合,再传到回转支承上,带动回转支承旋转,行星减速机选用精密进口系列,其背隙精度小于10弧分,使工作台获得0.1~10r/min的无级转速,其定位精度在5弧分。
2、   工作台的旋转是靠回转支承带动的,回转支承选用徐州罗特艾德回转支承有限公司生产的,直径1米。回转支承的承载能力强,稳定可靠。
3、   淬火机构的进给均德国西门子伺服电机驱动,经过行星减速机的降速和滚珠丝杠的传动,获得X、Z轴2400mm/min快速移动速度。滚珠丝杠采用国际名牌厂家的,滑动部分采用直线导轨,其精度高,寿命长。
4、   数控伺服系统采用德国西门子802D系统。机床的逻辑控制是采用先进的可编程器(PC)控制。其控制特点是使用方便,工作灵活。修改调试都极为容易,减少接线,故障率降低,使劳动强度也相应减轻。进给数控系统采用德国西门子系统,按钮站安装方式采用了悬挂式按钮操作,美观整洁。
5 、 变压器、电容器、水管等淬火的辅助机构都安装在小十字滑台上。小十字滑台安装在滑枕的下部,小十字滑台也是采用小型的直线导轨,用小型汽缸作为其动力,以实现机械跟踪功能。
6、   本机床为悬挂按钮站,数控系统的显示屏和各种操作按钮、信号灯均设在按钮站上。使得操作方便。
7、   本机床大件均采用钢结构件焊接而成,经冷热时效处理,各结构的强度与刚度进行有限元计算,机床具有刚度高,精度保持性好的特点。
五、其他:

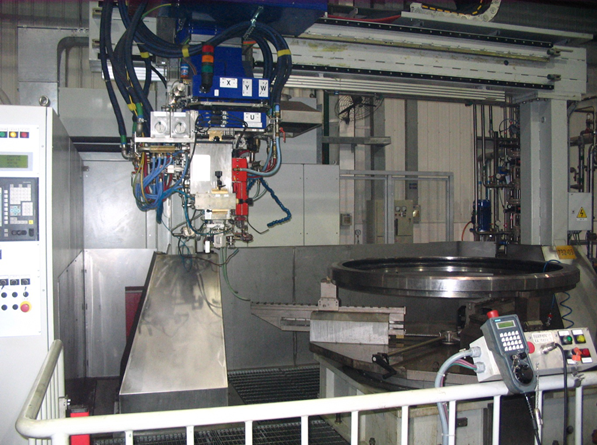

                   全自动龙门淬火机床:可以进行滚道和分齿淬火,自动跟踪,预热处理

(以上照片都是无锡革新数控科技有限公司版权所有,都是实物照片,不得转载)
